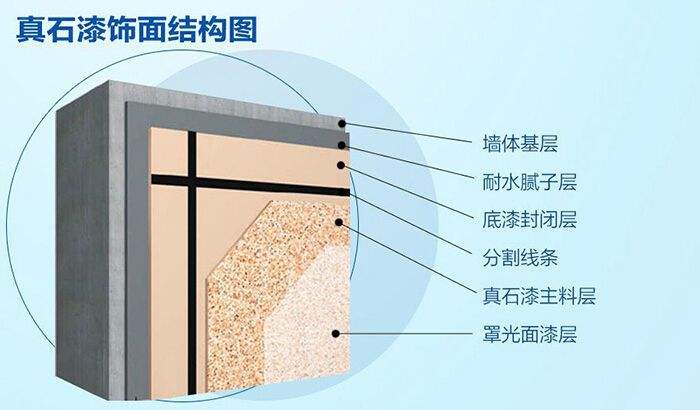

1、表幹時間：在規定的幹燥條件下，一定厚度的濕漆膜，表麵從液態變變為固態但其下仍為液態所需的時間。實際幹燥時間：在規定的幹燥條件下，從施塗好的一定厚度的液態漆膜至形成固態漆膜所需要的時間。膩子主要成分：水泥、灰鈣粉、石英粉、重鈣、膠粉、HPMC（羥丙基、甲基纖維素）、抗裂纖維，其中膠粉主要為醋酸乙烯加其他共聚物等加保護膠體而成。合成樹脂乳液外牆塗料是以合成樹脂乳液為基料，與顏料、體質顏料及各種助劑(成膜助劑、消泡劑）配製而成的，施塗後能形成表麵平整的薄質塗層的外牆塗料。



二、河南91抖音免费看片廠家外牆塗料及膩子不能冬期作業的主要原因

1、可再分散乳膠粉的成膜溫度一般都在0℃～10℃之間，但比較常見的是5℃，在此溫度上，乳膠粉呈現連續的膜，反之，在此溫度以下，乳膠粉的膜就連續，出現了斷裂的情況。因此，成膜溫度是一個表示了工程的可施工溫度的指標。一般來講，成膜溫度越低，施工性越好。膩子中的大量水分在受凍後產生膨脹，造成內部應力聚集並導致膩子開裂。目前乳液型外牆塗料存在的主要問題是其在太低的溫度下不能形成優良的塗膜，通常必須在8℃以上施工才能保證質量，因而冬季不宜應用。試驗溫度下要求膩子的表幹時間為5小時以內，而塗料的表幹時間為2小時以內。實際幹燥時間膩子在18小時左右，塗料單層在24小時左右，幹透約2周左右。 綜合上麵幾點，即使冬期施工選擇在中午溫度稍高時作業，雖能達到表麵幹燥，但內部還是液態和半固態，塗料在中午過後內部受凍還會引起開裂和粉化現象，表麵也會出現大麵積變色。

據調查，外牆塗料冬期施工作業未采取保溫措施的工程，質量事故率在50%以上。因此冬季外牆塗飾工程施工冬季一定要注意。
